Микрофон с узкой. диаграммой направленности


Микрофон с узкой диаграммой направленности может найти применение при записи и усилений речи в условиях больших помех, a также дня записи звуке удаленных источников, например пения птиц. Направленность микрофона существенно повышает отношение сигнал/шум на входе усилителя НЧ.

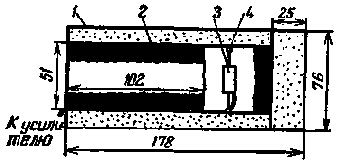

Схематически устройство такого микрофона показано на рис.1. Основная его деталь - электромагнитный капсюль (3), размещенный в цилиндрическом футляре (1). Капсюль с обеих сторон залит эпоксидной смолой. Сторона капсюли, обращенная к открытому отверстию футляра, имеет "чувствительное окно" небольших размеров, обеспечивающее звуковым колебаниям доступ к мембране. С помощью трех растяжек капсюль подвешен на проволочном кольце (4), которое расположено в тыльной стороне футляра. Для уменьшения отражения от стенок внутренность футляра покрыта слоем фетра или войлока (2) толщиной около 12 мм.


Рис.1. Схематически устройство микрофона .

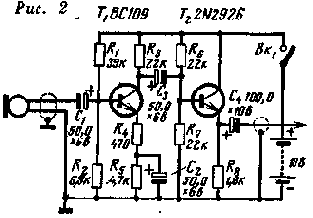

Микрофон включают на вход предварительного усилителя, одна из возможных схем которого приведена на рис. 2. Снижение собственных шумов первого каскада достигается выбором малошумящего транзистора T1 и использованием его при малом токе коллектора. Второй каскад, собранный на транзисторе Т2 по схеме с общим коллектором, позволяет согласовать выход устройства с усилителем мощности. "Practical wireless", 1969, N 7.


Рис.2. Схема предварительного усилителя.

Примечание редакции. В качестве микрофонного капсюля можно использовать капсюль ДЭМШ. Для первого каскада можно взять транзистор МП111А, для второго - МП38А.
